COMBINAR



Los diferentes elementos dibujados se pueden Combinar para convertirlos en un único elemento. La gran diferencia con la opción Agrupar es que la combinación cambia los atributos de los elementos y su apariencia, todos los elementos de dibujo se convierten en curvas Bèzier.



Figura 3.13 Combinar y Descombinar



Combinar objetos



  1. Selecciona los objetos que se desean combinar.



  1. Pulsa en Barra de menús Modificar > Combinar



Al combinar se mantiene el contorno común de los elementos y aparece vacío donde se superponen dos elementos y  lleno donde se superponen tres.



Descombinar



La combinación se puede deshacer, pero los objetos no quedan como antes porque han perdido sus atributos.



  1. Selecciona el objeto combinado



  1. Barra de menús Modificar > Descombinar





ELABORAR FORMAS



Se pueden crear nuevas formas uniendo, substrayendo y cortando diversos elementos entre sí.



Una vez seleccionados los elementos pulsa en la barra de menús Modificar > Formas  y selecciona una de las tres opciones



Unir

 Los elementos seleccionados suman sus superficies.



Substraer

Los elementos seleccionados se restan del elemento situado más al fondo de la selección.



Cortar

Los elementos seleccionados se unen en uno solo y solo queda la superficie en la que se superponen.

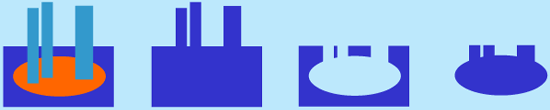

Figura 3.14 Unir, substraer y cortar formas







UNIR



No hay que confundir este comando con el anterior Unir Formas.

Para acceder a este comando pulsa en barra de menús Modificar > Unir. En este caso se crea una curva Bèzier nueva a partir de las líneas seleccionadas. Si los objetos seleccionados no coinciden los unos con los otros, se crea una línea adicional nueva entre los segmentos a unir.



Figura 3.15 Unir







ACTIVIDAD 3. Mosaico



La actividad que vamos a realizar en este módulo tiene dos partes:



Primera parte:

Creación de una forma modular, muy conocida y utilizada en los mosaicos del palacio de la Alhambra de Granada, el hueso nazarí.





 Figura 3.16 Hueso Nazarí

Segunda parte:

Creación de un mural con los mosaicos realizados anteriormente.







Figura 3.17



Este es el proceso hasta conseguir el mural



Preparación de la página

  1. Abre un documento nuevo



  1. Abre la ventana de diálogo Preparar Página

-          Tamaño en A4

-          Orientación de la página  horizontal

-          Márgenes de 2cm por todos lados

-          Fondo de página ninguno, más adelante se pondrá fondo negro.



Cuadrícula y líneas guía

  1. Activa la cuadrícula
  2. Activa líneas guía

5.       Sitúa seis líneas guía en horizontal y seis en vertical, se deben colocar a 1cm unas de otras partiendo del borde.

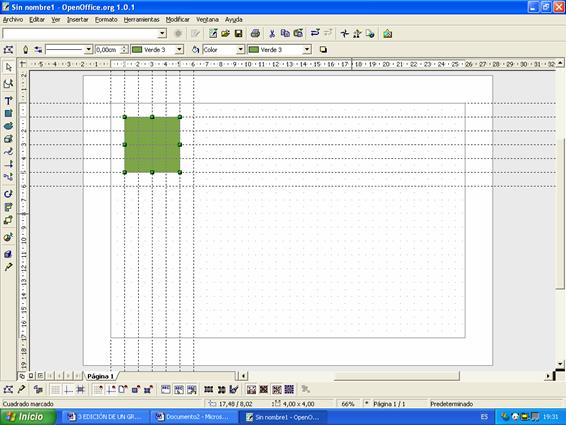

Figura 3.18 - Líneas guía



Diseño del mosaico

  1. Selecciona en la barra de herramientas Cuadrado lleno.
  2. Selecciona estilo de línea Invisible y el color del fondo Verde 3
  3. Dibuja un cuadrado de 4 x 4, situando el primer punto de la diagonal en la coordenada 1/1 y el segundo en 5/5



  1. Dibuja un trapecio, base mayor igual al lado del cuadrado, base menor 2, altura 1. Ver en la figura 3.19



  1. Copia y pega el trapecio a un lado del cuadrado.



  1. Con el trapecio seleccionado, pulsa copiar y pegar.



12.   La copia ha quedado superpuesta al anterior, pulsa reflejar, se visualizará el eje de simetría.



  1. Desplaza el eje de simetría al centro del cuadrado y termina de crear el trapecio al otro lado del cuadrado.









Figura 3.19



  1. Copia y pega el trapecio de nuevo.



  1.  Cambia el color del fondo del trapecio para apreciar mejor las operaciones que vamos a realizar. Activa giro y desplaza el centro de giro al vértice inferior izquierdo del trapecio.



  1. Gira el trapecio hasta que quede situado en el lado inferior del cuadrado hacia adentro.



  1. Copia y pega el trapecio que acabas de girar



  1. Activa el botón de simetría y coloca el eje en horizontal en la mitad del cuadrado.



  1. Realiza la simetría del trapecio anterior.



  1. Selecciona el cuadrado y los dos trapecios  situados  a la izquierda y a la derecha  pulsa Modificar > Formas > Unir.



  1. Selecciona todos los polígonos y pulsa en Modificar > Formas > Substraer. Ya está creado el mosaico nazarí.









Figura 3.20



Guarda el fichero con el nombre Mosaico



Creación de un mural



Como se ha visto, la base del mosaico es un cuadrado y la figura resultante es equivalente puesto que lo que sumamos por un lado lo restamos por el otro. Esto quiere decir que ahora se pueden acoplar las piezas hasta formar un mural.



  1. Copia y pega un par de veces el mosaico y selecciona para uno el tono Rojo3 y para el otro el tono amarillo4.



  1. Selecciona el mosaico amarillo, pulsa dos veces sobre la Barra de Estado para que se abra el cuadro de diálogo Posición y Tamaño, en la ficha Rotación selecciona 90º.



  1. Copiar y pegar los mosaicos hasta formar el mural. Para facilitar la colocación conviene activar Capturar en marco del objeto, recuerda que se encuentra en la Barra de Opciones.



  1. Selecciona el color negro para el fondo de la página.



  1. Si se prefiere prueba otros tonos en los mosaicos hasta conseguir la composición definitiva, en el ejemplo se ha cambiado el color verde 3 por Amarillo 7.



  1. Agrupa todos los mosaicos



  1. Centra el grupo respecto al margen.



  1. Guarda el fichero con el nombre Mural





Actividad 3 – Figura 3.21
